運行原理:

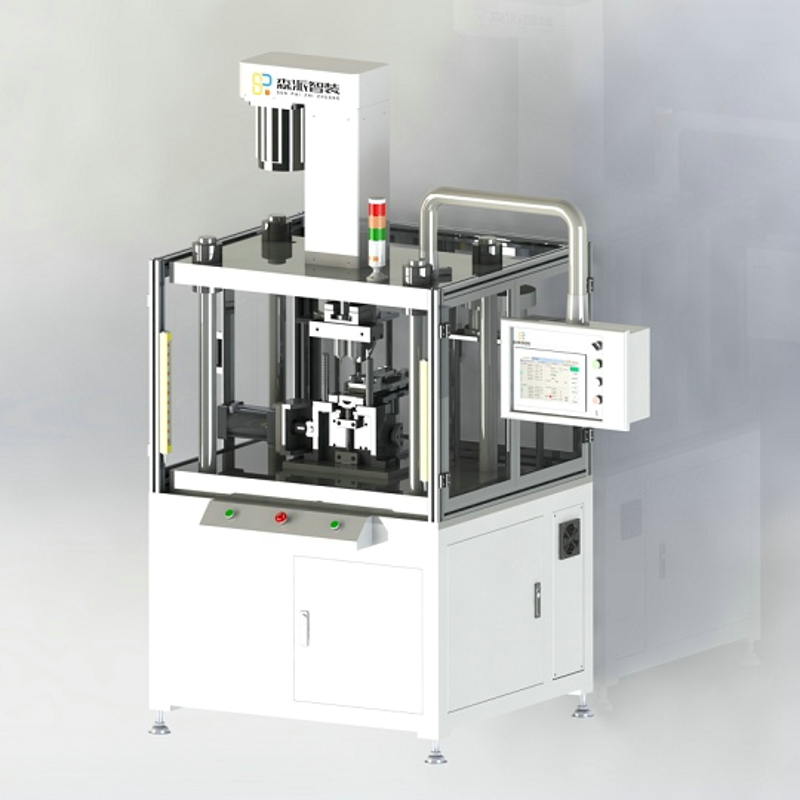

森派伺服壓裝機是一款專門針對市場進行研發的純伺服控制型精密壓裝設備,是多年來有著客戶現場經驗的專業研發工程師團隊,為滿足工作自動化4.0而研發的多功能型壓裝機;該設備由微電腦處理器全程數字化全閉環控制,硬件上采用高精度高響應速度的進口伺服電機;該設備具備位移,位置及壓力三種控制模式,具有精度高,壓力精準,在線進行檢測與控制的一款多功能型設備,設備的運行原理為通過伺服馬達驅動進口高精密研磨滾珠絲桿進行上下運行壓裝作業的設備,
主要用途:
精密軸承、 軸套、襯套、銅套、汽車零部件、水泵、渦輪增壓器、變速箱、齒輪、電動工具、汽車底盤零件、后橋,副車架襯套、變速箱、齒輪箱、差速器、定子、軸心、連接器等產品的壓裝;
一、設備特點:
1、沖程六段速精密壓裝;
2、在線壓裝質量判定;
3、壓裝曲線顯示;
4、七種壓裝模式供選擇;
5、100套壓裝程序可設定;
6、壓裝數據傳送和存貯
7:沖程六段速:快進、探測、工進、工進2、工進3、保壓
二;高精度壓裝模式
伺服壓裝機可以準確控制壓裝速度、位置和壓力;設定多種壓裝程序,包括恒定壓裝速度、設定準確位置停止、設定準確力停止、設定準確壓裝位移停止等多種工作模式,很容易完成兩段或多段壓裝工作要求;在行程之內,可以任意設定機器準確位置停止,不必使用昂貴的精密模具來保證壓裝精度;位置重復精度為±0.01mm,壓力控制精度為±1%額定壓力。
三、在線壓裝質量檢測 滿足壓裝全過程品質控制和數據管理
在作業完畢后,所有作業設定和結果數據及壓力位移曲線可以顯示在伺服壓裝機的人機界面上,有效控制過盈配合質量,同時滿足作業數據可追溯管理、檢測并去除不良品,避免造成更大的損失。同時,也可以幫助優化工藝技術參數和設計;
◆具備在接觸到力時,檢查此時位置功能。判定工件有無和方向是否正確;
◆具備在任意壓裝位移范圍內檢測壓力和對各項壓力值(最大值、增值和其它數值)取樣,從而判定是否滿足設定的質量控制條件;
◆具備在終止位置檢測壓力和位置,判定是否滿足終止位置設定的質量控制條件。
自動補償精度 滿足特定工況下的精密裝配要求
對于精度超差工件之間的精密壓力裝配的要求,對機架變形影響精密壓力裝配的要求,伺服壓裝有獨特的解決方法。即:軟件自動補償,系統動態補償或外部觸發停止功能。
四、設備適用優勢:
實現準確壓力和位移全閉環控制的高精度特性是其它類型壓力機所不能比擬的;相比傳統氣動、液壓壓力機,節能效果達80%以上,且更加環保、安全,能滿足無塵車間內設備使用要求;壓裝力與位移全過程曲線圖可以顯示在液晶顯示屏上;全過程控制可以在作業進行中的任意階段自動斷定產品是否合格,100%實時去除不良品,從而實現在線質量管理;壓裝力、壓入深度、壓裝速度、保壓時間等全部可以在操作面板上進行數值輸入,界面友好,操作簡單;可自行定制、存貯、調用壓裝程序100套;七種壓裝模式可供選擇,滿足您不同的工藝需求;通過外部端口連接計算機,可以將壓裝數據存貯在計算機中,保證產品加工數據的可追溯性,便于生產質量控制管理;由于機器本身就具有準確的壓力和位移控制功能,所以不需要另外在工裝上加硬限位,加工不同規格產品時只需調用不同壓裝程序,因此可以輕松地實現一機多用和柔性組線。最大出力100公斤至20噸可選,最大行程20mm-1200mm可任意搭配。
