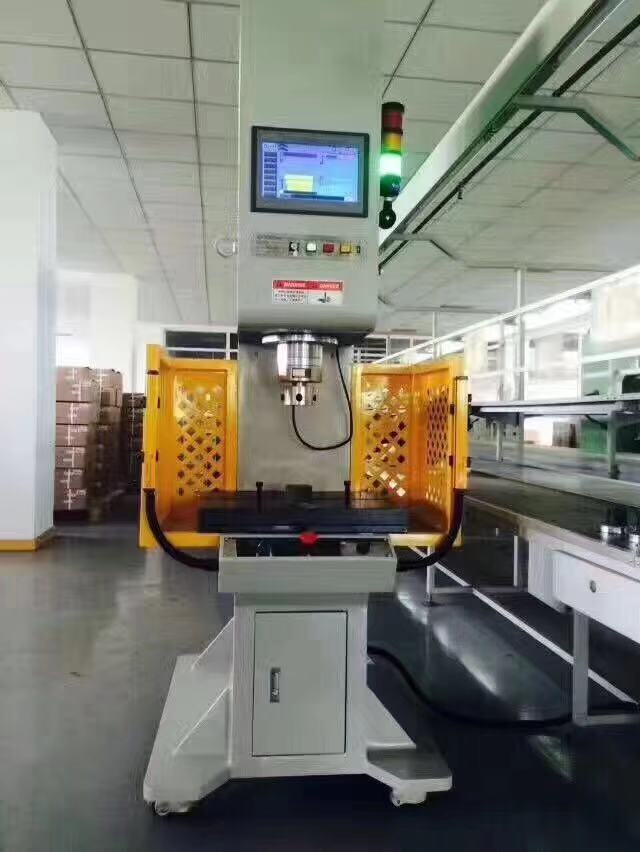

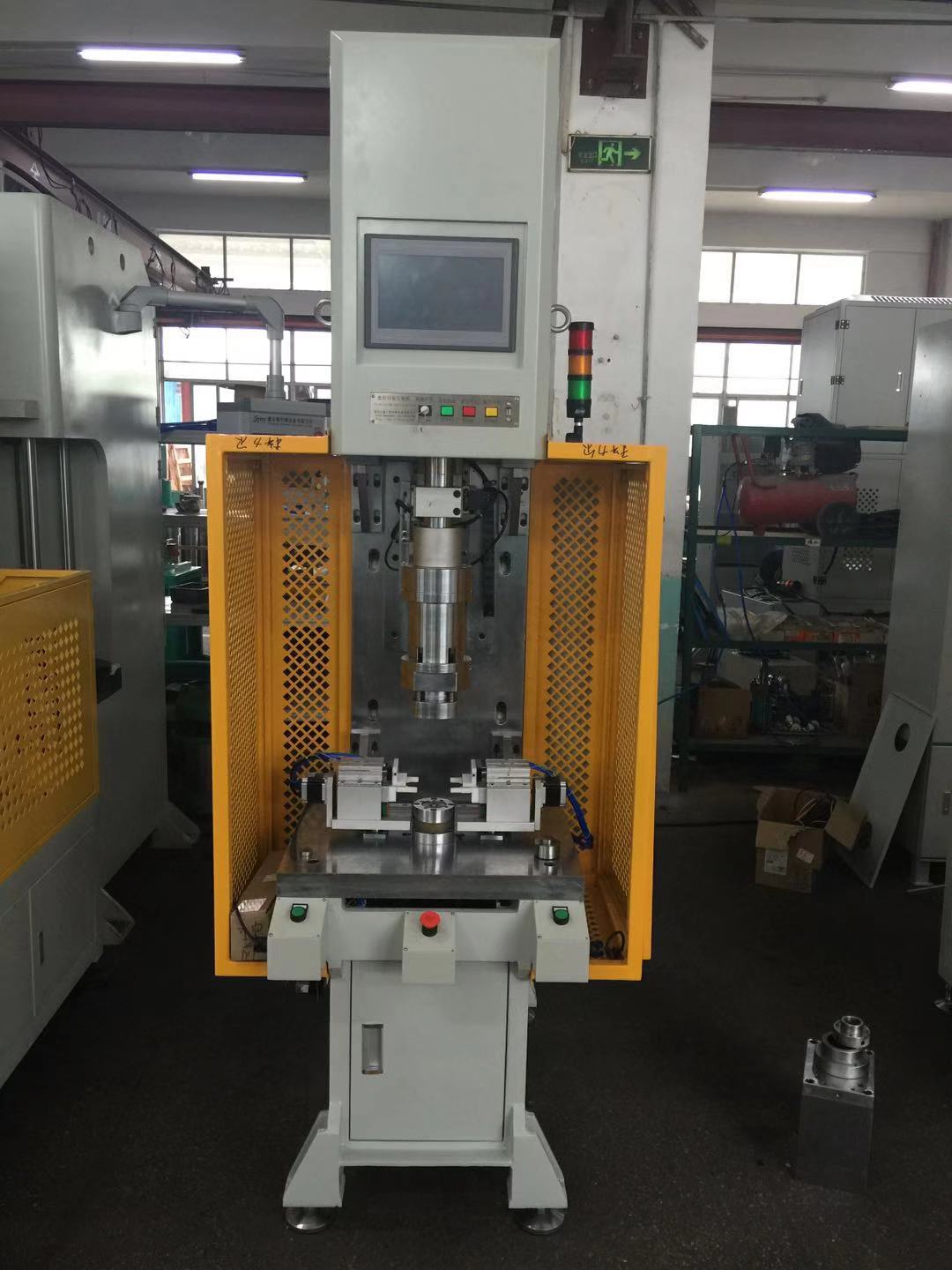

森派伺服壓力機結構一般分為C型，桌面型，臥式、兩立柱、三立柱和四立柱型，只有了解了伺服壓力機的結構才能更好的選擇產品適應的伺服壓力機。森派伺服壓力機主要由滾珠絲桿、滑塊、壓軸、殼體、力傳感器、齒形同步傳動裝置（精密型系列除外）、伺服電機（無刷直流電機）組成。

森派伺服壓力機壓裝單元是集裝配與測量于一體的設備，最裝配過程的力與位移關系進行有效的監控，如壓裝、成形、鉚接、沖壓以及彈性測試等高節拍高精度的裝配應用，無論是半自動的工作站還是全自動裝配線都能方便的集成伺服電缸單元。

森派伺服壓力機的操作：

壓裝流程

1、整個壓裝過程分為快進、探測、壓裝、保壓、返回五個階段。

2、【自動狀態】開機時設備會自動尋找機械原點，設置好參數后，雙手同時按下啟動按鈕壓頭將在此位置以快進速度（即壓頭在接觸壓裝試樣的行進過程）下降到探測位置，然后以探測速度下降（即為在接觸試樣的短暫過程中；

設定的壓裝區域位置對應的壓力及其他參數是否在允許范圍內），開始探測過程；

探測過程直到所設定的探測限制位置為止，如到了探測限制位置還未探測到工件，壓頭將停止動作，此時可按回按鈕返回機械原點（此功能避免壓裝工件失敗）；

當在探測過程接觸壓力及其他參數達到設定值時，壓頭自動切換到壓裝速度開始?jí)貉b工件；

壓裝到設定位置時將按用戶所設定的保壓時間保壓，保壓時間到壓頭以設定速度返回至所設置的工作原點。

【手動狀態】可寸動伺服【快/慢】【上/下】

森派伺服壓力機基本操作方法：

1) 參數設置狀態，雙手按下兩只按鈕，壓力頭慢速滑行，當釋放任一按鈕,壓力頭保存在當前位置,繼續按下,壓頭繼續滑行.當同時釋放兩只按鈕時,壓力頭慢速滑行回原位。2) 運行狀態下,作為設備啟動觸發信號,為了確保安全和適宜用于不同的生產需求，啟動模式分為以下三種：

A：雙手觸發啟動，為確保操作者的人身安全，在加裝光柵保護的工作環境下，將電子壓力機設置為雙手觸發啟動模式，在1秒時間內雙手同時按下啟動按鈕，電子壓力機自動啟動并完成一個工作循環；

B：雙手持續啟動，為確保操作者的人身安全，在沒有外加光柵保護的工作環境下，將電子壓力機設置為雙手持續啟動模式，在1秒時間內雙手同時按下啟動按鈕并長按按鈕，直到完成一個工作循環，如果在壓裝程中釋放任一按鈕電子壓力停在當前位置，并報警；

C：?jiǎn)窝h(huán)壓裝模式；采用A、B啟動模式，每啟動一次設備完成一個工作循環，此模式適用于零部件的壓裝連接；D：往復循環試驗?zāi)Ｊ?；使用此模式必須關閉B啟動模式功能，在此模式下按下左按鈕設備開始啟動往復完成同一壓裝程序，按下右按鈕時完成循環壓裝作業，此模式適用于產品疲勞試驗；

3）壓力校準模式下，按下左按鈕壓力頭向下寸動，按下右按鈕向上寸動。

緊急停止: 在任何狀態下作為緊急停止用,在發生緊急情況下,按下急停按鈕,設備將處于暫停狀態,設備無法進入下一步動作,只有人工逆時針旋轉按鈕,讓按鈕釋放后才能正常運行。

最后是伺服壓力機注意事項：

森派伺服壓力機使用條件：

使用溫度：室內設備0 ℃ ~ 45 ℃；室外設備-20 ℃ ~ 45 ℃

濕度：≤ 70% RH

電源供給：?jiǎn)蜗?20V或380 V AC ± 10%， 50 Hz

空氣氣源壓力：6 bar

對操作人員的要求：

1.使用設備前請先閱讀清楚使用手冊。

2.操作人員須著裝整齊，不可佩戴戒指、手表、珠寶、手鏈、領帶等物品

3.操作人員須有公司受訓或指定才能操作本設備。工作時不得與他人說笑打鬧，應謹慎操作。

4.操作機械前，須檢查設備各按鈕的功能是否正常。工作前應仔細檢查工位是否布置妥當。工作區域內有無異物，機床和機具的狀況等。在確認無誤后方可工作或啟動機床。

5.工作前應將機床空轉1－3分鐘,發現機床有故障時嚴禁操作，操作者應經常注意機床的工作狀態。發現異常聲音或振動，必須停機找維修人員檢查修理。

6.機床工作時，禁止將手或身體某部位進入動板工作區域，盡可能不用手取放工件；在模具內取放工件，必須使用標準的手用工具。

7.要開動、移動、固定等動作。需要注意設備各部件是否調整好，在安裝設備時，應使設備接地，以防電擊之危險。

8.當操作時，請勿觸摸設備的聯動部件，操作人員需站立在設備正前方。

9.當需更換模具、工裝時須關掉電源。

10.當停止操作設備后，請清理工作場地的雜物，請注意設備的保養，定期對設備進行潤滑保養等工作（保養周期視使用頻率而定，一般周期在二個月為宜）。

11.為了延長設備使用壽命，請合理使用，不得將機床壓力超出所標壓力值

12.工廠應按標準及結合本企業具體情況，為車間制定安全操作細則。工人必須嚴格遵守工廠制定的安全操作細則。

13.當模具安裝調整，機床維修，以及需要停機排除各種故障時，必須在機床啟動開關旁掛警告牌，警告牌的色調字體必須醒目易見。必要時要有人監護開關。

14.機床須由專門檢查人員定期檢查，不可在機床開動時進行維修或清潔工作。當安全防護裝置拆除的情況下，嚴禁開機。
